E-Série
CONFORME À
Aperçu

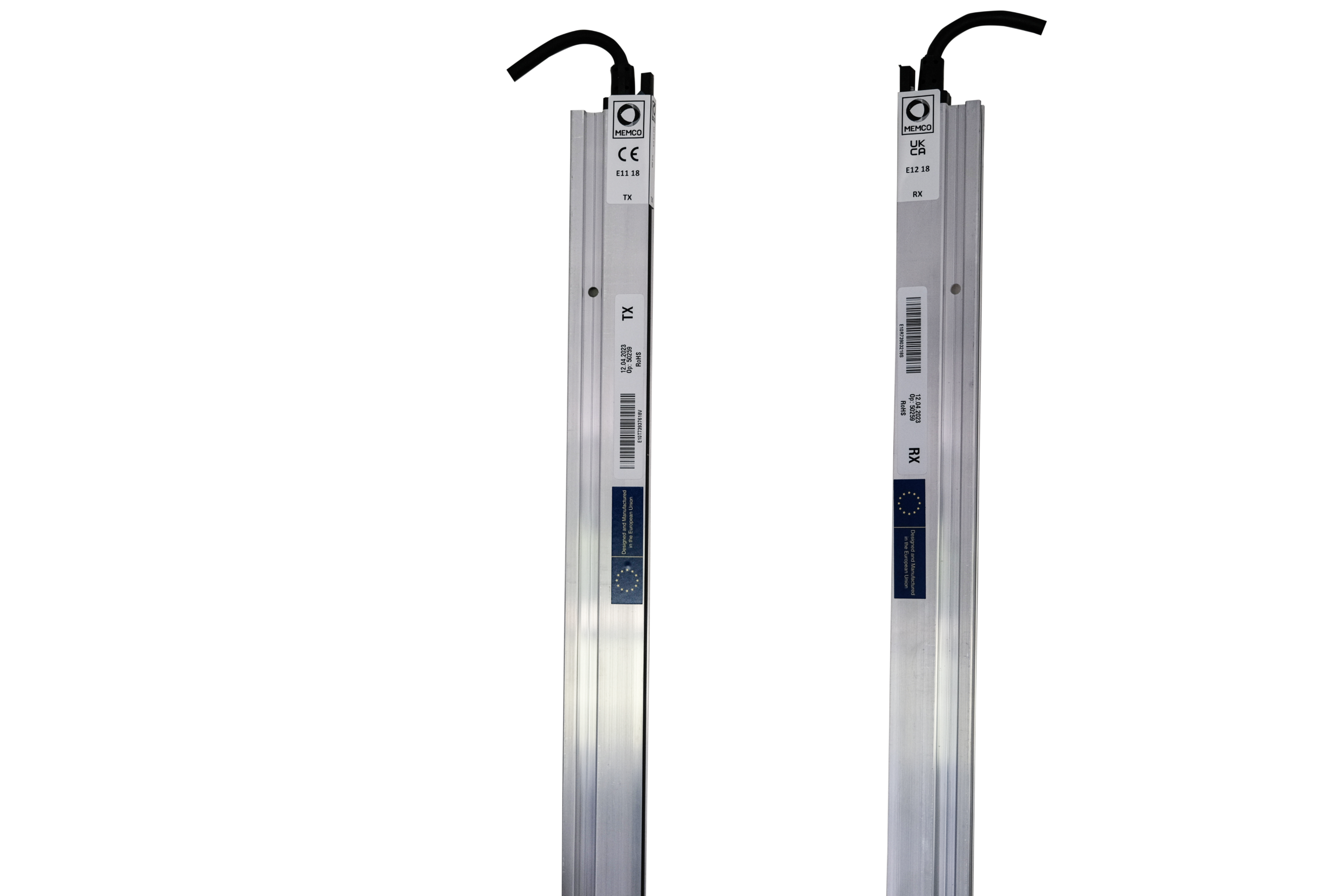

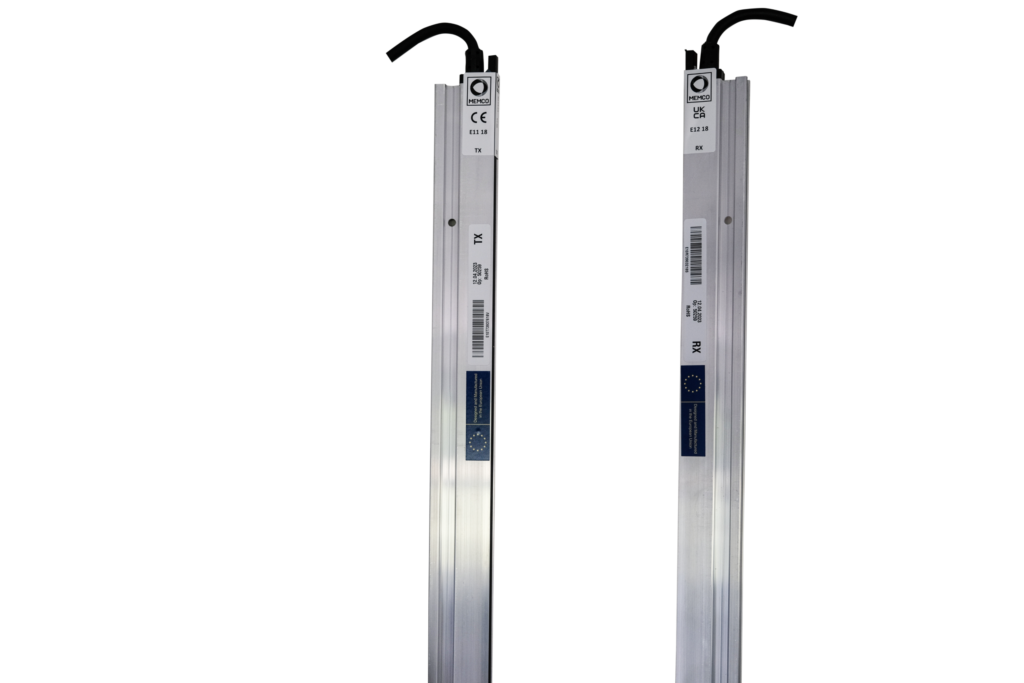

Les barrières immatérielles E-série sont nos détecteurs de porte d’ascenseur d’entrée de gamme qui répondent à toutes les exigences de base en matière de conformité. Elles s’intègrent facilement et rapidement dans les bords d’attaque des portes des ascenseurs existants ou nouveaux afin d’éviter les accidents des passagers et les dommages aux portes.
- 174 faisceaux croisés
- Conçu pour les installations nouvelles et existantes
- Convient aux installations dynamiques ou statiques
- Temps d’installation réduit
- Pas d’installation nécessaire
- Pas de câble de communication
- Pas de configuration nécessaire
- Gamme étendue de tensions d’entrée 11- 42VDC pour répondre à toutes les applications
Profilés : E10 (20/36), E32 (20/36), E40 (36)
Dimensions : E10 = 10×33.5×2005 mm – E32 = 32×16×2105 mm – E40 = 40×19×2105 mm
Diodes : E10 = 20 – E32/E40 = 36
Rayons E10 : 84 (>500 mm), 58 (500–200 mm), 20 (<200 mm)
Rayons E32/E40 : 174 (>500 mm), 106 (500–200 mm), 36 (<200 mm)
Diode la plus haute : 1633 mm
Diode la plus basse : 25 mm
Indice IP : E10 = IP65 – E32/E40 = IP54
Portée : 3 m
Temps de réponse : <100 ms
Immunité lumière : >100 000 lux
Alimentation : +11 à +42 VDC (44 VDC crête)
Sortie max : 45 VDC / 30 VAC
Courant déclenchement : 350 mA
Résistance max : 2 Ω
Courant moyen : <100 mA
Courant crête : <100 mA
Température de fonctionnement : –10 à 60 °C
Température de stockage : –25 à 60 °C
Humidité : 93 % à 55 °C
Vibrations aléatoires : 20–500 Hz – 0.002 g²/Hz – 4 h
Vibrations sinusoïdales : 30 Hz – 3.6 g RMS – 30 min
Câbles TX : 2 fils – 2.7 m
Câbles RX : 5 fils – 2.7 m
E10 884 : Jeu de 2 câbles d’extension, 4 m
E10 885 : Jeu de 2 câbles d’extension, 5 m
E10 887 : Jeu de 2 câbles d’extension, 7 m
E10 890 : Jeu de 2 câbles d’extension, 10 m
E10 800 : Kit de fixation dynamique standard (fourni avec détecteurs)
E10 803 : Clips de fixation (1 jeu par détecteur)
E10 805 : Kit de fixation statique court, support alu. 1400 mm
E10 812 : Kit de fixation statique mince, support 15 mm – L 2612 mm

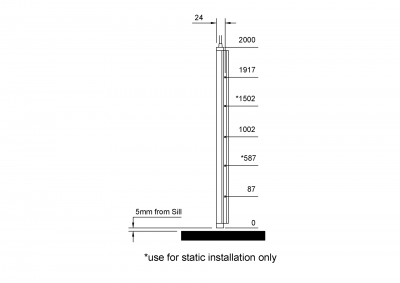

Dessins techniques
