Smart 3D
CONFORME À
Aperçu
Le détecteur Smart 3D de MEMCO pour les rideaux d’ascenseurs Panachrome+ est un produit innovant qui résout les problèmes courants liés à la technologie des bords 3D, en réduisant les faux déclenchements causés par la lumière réfléchie ou le sol, les objets stationnaires, les vêtements sombres et le trafic transversal.
Protection totale des passagers en combinaison avec les barrières immatérielles 2D Panachrome+
Réduit les faux déclenchements 3D grâce à la technologie du radar à microondes
Ignore le trafic transversal des personnes se déplaçant devant l’ascenseur
Détecte les objets/personnes se déplaçant vers l’ascenseur
N’est pas affecté par la lumière ambiante et les surfaces réfléchissantes
Options de montage en surface disponibles
Convient aux portes à ouverture centrale et latérale
Capteur Smart 3D
Hauteur de montage : 1.8–2.8 m
Fréquence de l’émetteur : 24.150 GHz
Densité de puissance de l’émetteur : < 5 mW/cm²
Distance minimale de détection : 200–500 mm
Largeur de détection : 1,4 m (ouverture latérale) – 1,8 m (ouverture centrale)
Mode de détection : Mouvement
Vitesse de détection minimale : 20 cm/s
Distance de fonctionnement : Séparation de portes > 30 cm (réglable sur Panachrome+)
Détecteurs Panachrome+
Détecteurs Panachrome+ : G2540 (2D) – G2510 (2D)
Dimensions du détecteur : 43×16×2005 mm / 10×33×2000 mm
Nombre de diodes : 48
Nombre de faisceaux : 234
Longueur des câbles extérieurs (015 455) : 4 m
Hauteur de surveillance (min) : 20 mm
Hauteur de surveillance (max) : 1800 mm
Portée 2D : 6 m
Tension maximale dans le détecteur : 12 VDC
Consommation électrique max : 6 W
Plage de température : –10 °C à +65 °C
Conformité CEM : Émissions EN 12015:2014
Indice de protection : IP65
Immunité à la lumière : >100 000 lux
Spécifications du contrôleur Panachrome+
Dimensions du contrôleur : 239×172×51 mm
Exigences de tension : 85–240 V AC ou 15–48 V DC
Consommation électrique : 30 W max avec détecteurs
Relais d’opérateur de porte : 250 V AC / 24 V DC à 5 A
Durée du déclenchement : 2D : 350 ms ; 3D : 1 s
Temporisation : MARCHE/ARRÊT réglable 10–70 s
SMART-3DS-M-01-000 : Smart 3D, montage en surface, couleur laiton
SMART-3DS-S-01-000 : Smart 3D, montage en surface, couleur inox
G2540 000 : Ensemble de détecteurs 2D TX, RX et kit de fixation – 43 mm
G2510 000 : Ensemble de détecteurs 2D TX, RX et kit de fixation – 10 mm
G2510 803 : Kit de fixation pour un détecteur
G3851 000-NA : Contrôleur Panachrome+
015 455 : Rallonge de 4 m pour un détecteur
Fichiers et ressources
Fiche produit – MEMCO Smart 3D
Fiches produits

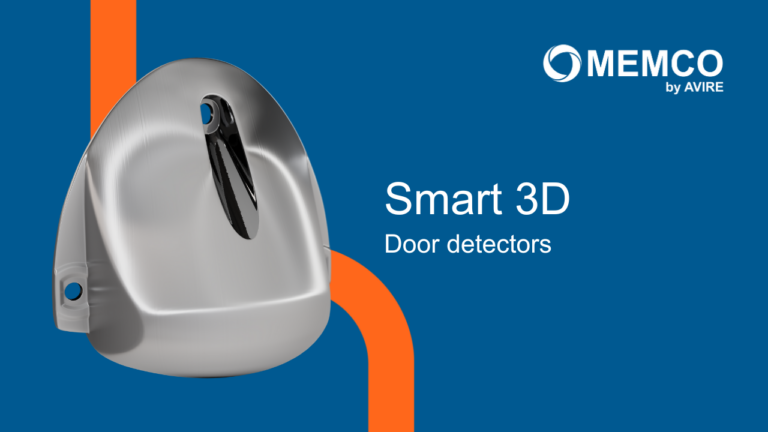

Smart 3D d’AVIRE
MEMCOM – Programmation
