Aufzugs-Lichtgitter Panachrome Plus
KONFORM MIT
Übersicht
Das MEMCO Panachrome+ Aufzugs-Lichtgitter mit roten und grünen LED´s zeigt Türbewegungen an und sorgt damit für mehr Sicherheit und weniger Unfälle. Die 3D-Erkennung erweitert den Schutz der Fahrgäste bis in den Aufzugsvorraum, und Remote-Diagnosen senken die Zahl der Technikereinsätze vor Ort.
- Dichter Infrarot-Lichtgitter mit 234 Strahlen 48 Dioden
- Patentierte rote und grüne LED-Technologie

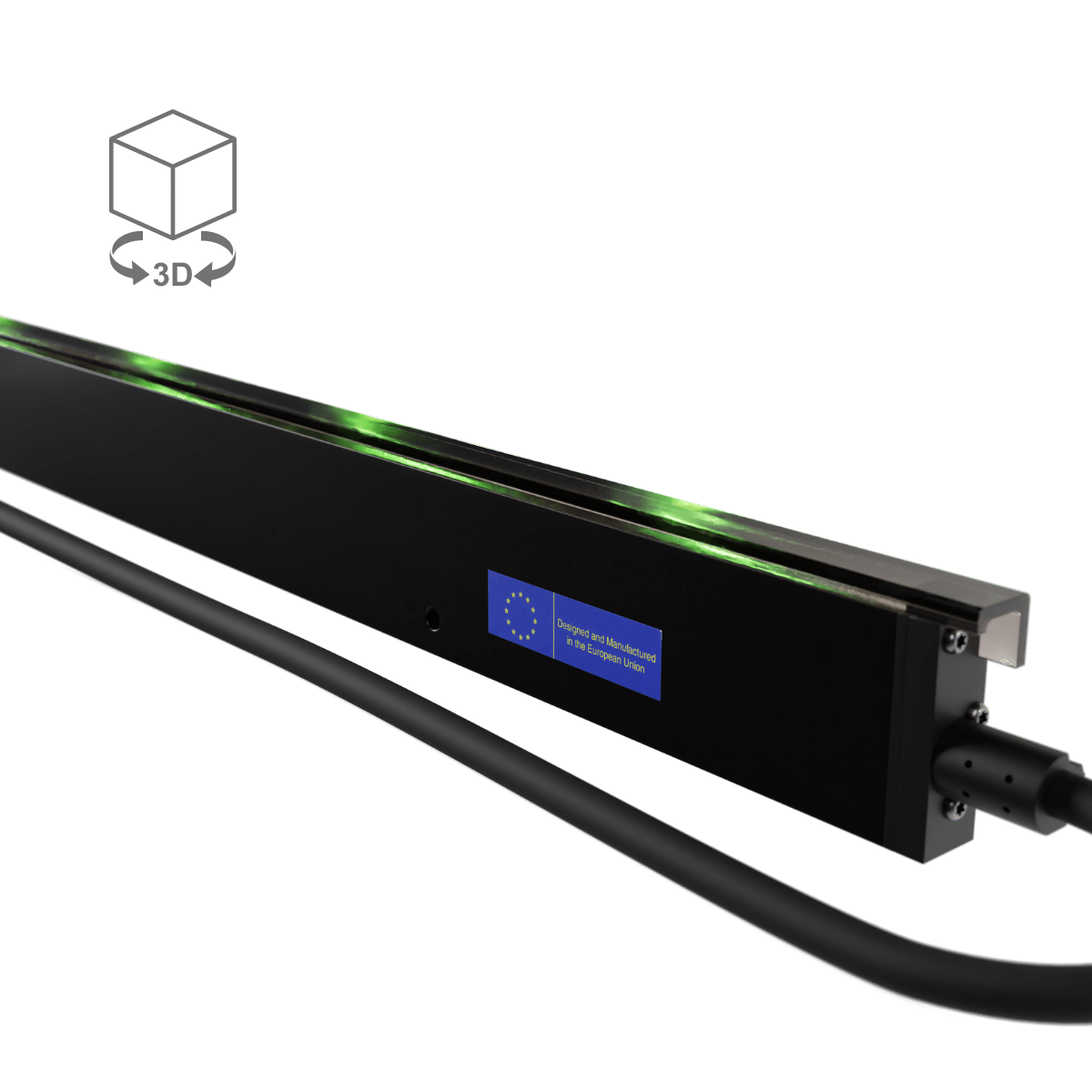

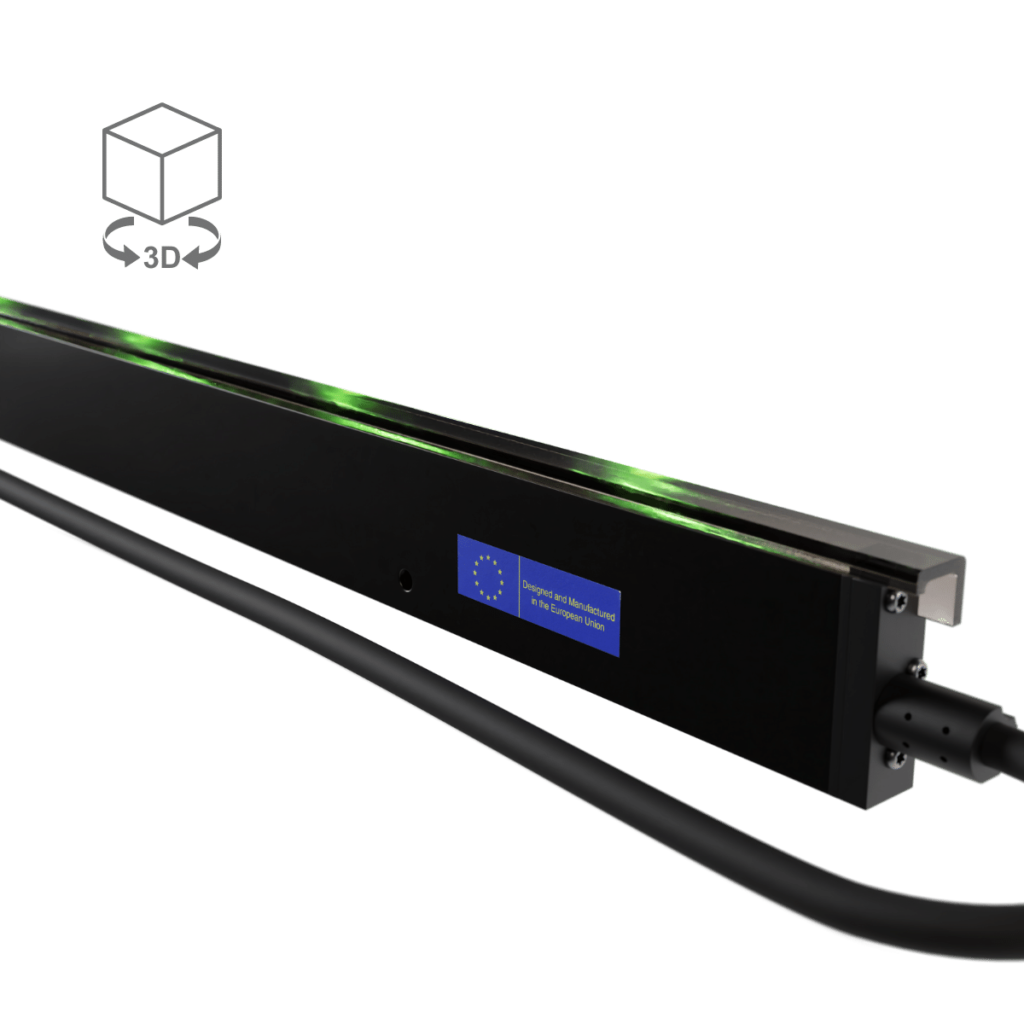

- 2D- und 3D-Lichtgittermodelle verfügbar

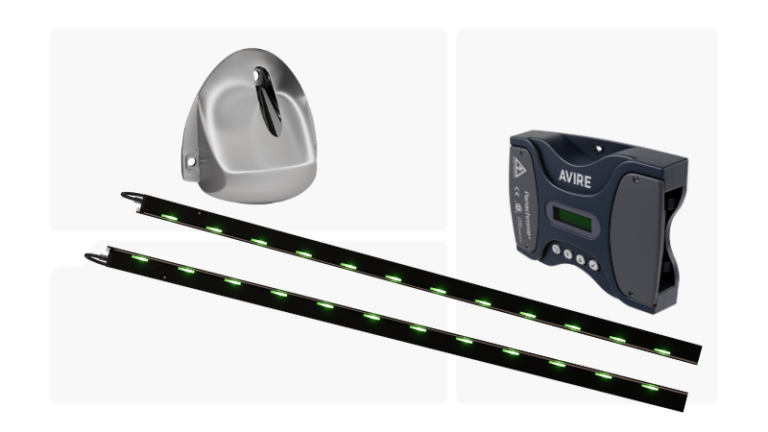

- Kompatibel mit intelligentem 3D-Lichtgitter für mehr Sicherheit und weniger Technikereinsätze
- Anschluss an programmierbaren CAN-Bus-Steuergerät für einfache Installation und Remote-Überwachung über den AVIRE HUB
- Geeignet für mittig und seitlich öffnende Türen Erhältlich mit 10 mm und 43 mm Profilen
Detektor-Spezifikationen

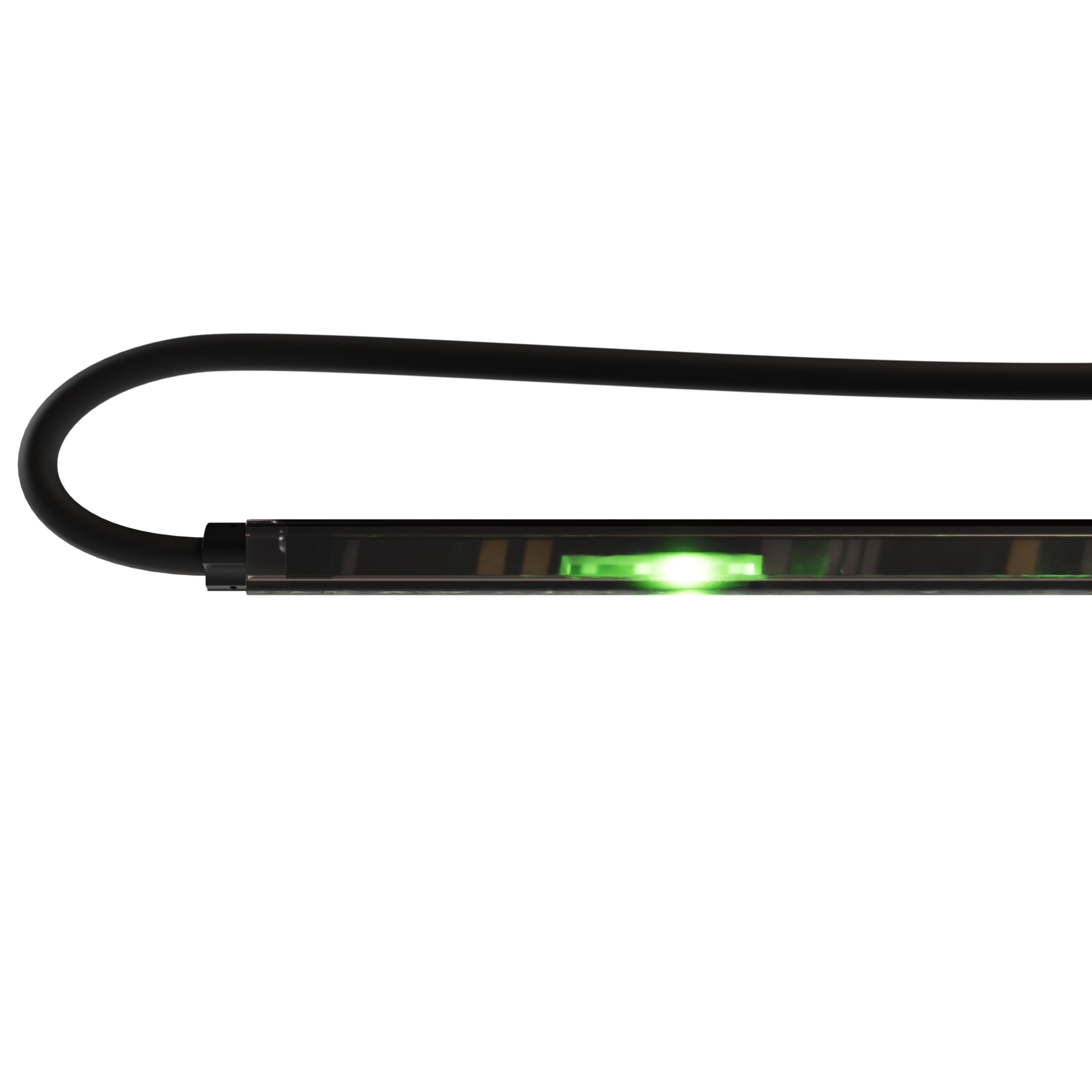

Detektor Abmessungen: 43mm x 16mm x 2005mm 10mm x 33mm x 2000mm 43mm x 16mm x 2005mm 10mm x 33mm x 2000mm

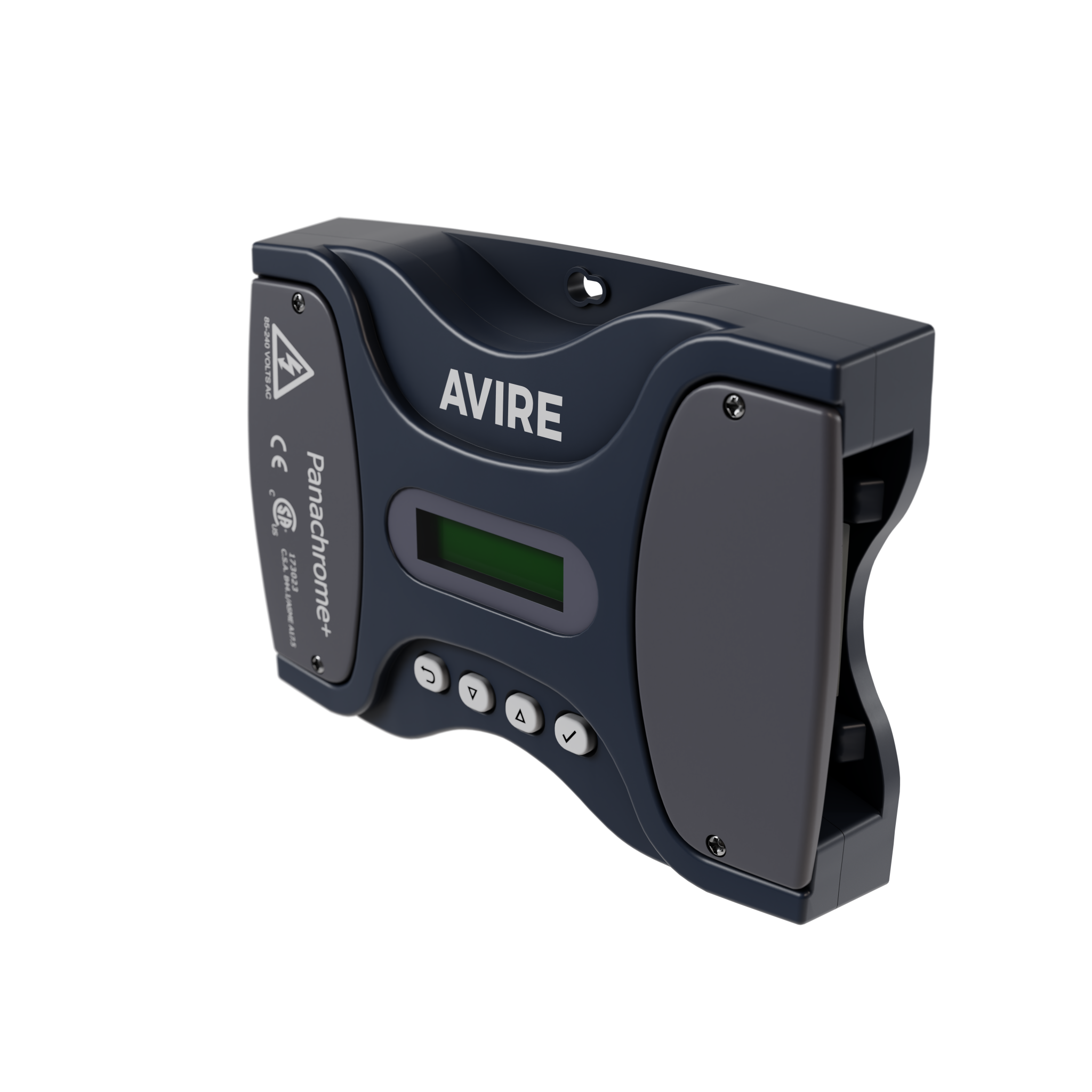

G3852 Steuergerät Abmessungen: 239mm x 172mm x 51mm
Anzahl der Dioden: 48
Anzahl der Strahlen: 234
Verlängerungskabel 015 455 Länge: 4m
Mindesthöhe der Überwachung: 20mm
Überwachungshöhe maximal: 1800mm
Reichweite 2D: 6m
Reichweite 3D: Normalerweise halber Türabstand (0,3m-1,2m) / N/A / N/A
Maximale Spannung im Detektor: 12VDC
Maximale Leistungsaufnahme: 6W
Betriebstemperaturbereich: -10°C to +65°C
EMV-Konformität: Emissionen nach EN12015:2020; Störfestigkeit nach EN12016:2013 FCC 47 CFR, Teil 15 Unterabschnitt B, Klasse A ICES-003 Ausgabe 7, Klasse A
Ingress-Bewertung: IP65
Bewertung der Lichtimmunität: >100.000lux
Controller-Spezifikationen
Spannungsanforderungen: Universelle AC-Versorgung 85 bis 240V AC oder 15 bis 28V DC*
Leistungsaufnahme: Maximal 31 W mit montierten Meldern und Anzeigen ON
Türantriebsrelais: 250V AC, 24V DC bei 5A
Auslösedauer: 350mS typisch 2D, 1 Sekunde typisch 3D
Zeitüberschreitung: Schalter ON/OFF 10-360 Sekunden einstellbar
2D-Detektion Reaktionszeit: Typischerweise< 100ms
*Das Steuergerät unterstützt einen Gleichstromeingang bis zu einem absoluten Maximum von 48V DC. Um die CSAZertifizierungsanforderungen einzuhalten, dürfen jedoch 28V nicht überschritten werden.
G3540 000: Satz 3D TX- und RX-Lichtgitter und Befestigungssatz 43mm
G3510 000: Satz 3D TX- und RX-Lichtgitter und Befestigungssatz 10mm
G2540 000: Satz 2D TX- und RX-Lichtgitter und Befestigungssatz 43mm
G2510 000: Satz 2D TX- und RX-Lichtgitter und Befestigungssatz 10mm
G2510 803: Befestigungsclips für ein Lichtgitter
G3852 000: Panachrome+OTA-Steuerung (enthält zwei Kabel, ein Kabel pro Lichtgitter)
015 455: 1 x 4 m Verlängerungskabel
Technische Zeichnungen

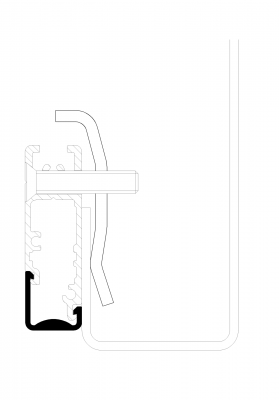

Panachrome+ 10mm Clamp fixing

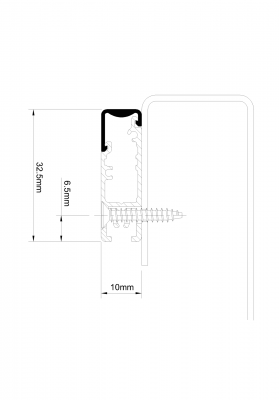

Panachrome+ 10mm Profile

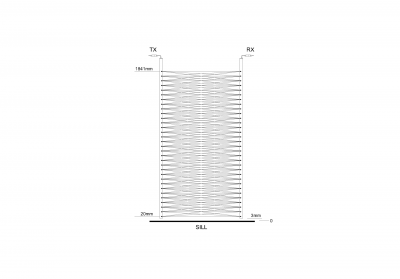

Panachrome+ Panachrome+ 10mm – beam pattern

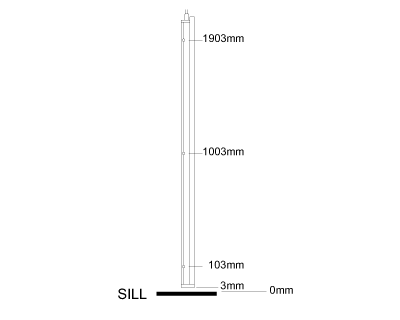

Panachrome+ 10mm Mounting
Dateien und Ressourcen
Panachrome+ Datenblatt
Datenblätter
Memco Panachrome+ 2D/3D 43mm Profil Einbauanleitung
Einbauanleitungen
Memco Panachrome+ 2D/3D 10mm Profile Einbauanleitung
Einbauanleitungen
Memco Panachrome+ Universal Controller Einbauanleitung
Einbauanleitungen
Panachrome+ Universal Controller Einbauanleitung
Einbauanleitungen
Aufzug-Lichtvorhänge – Produktliste
Sonstiges
Panachrome+ EN81-20 Compliance Report
Sonstiges
Panachrome (DE)
