Aufzugs-Lichtgitter Pana 40+
KONFORM MIT
Übersicht
Das MEMCO Pana 40+ ist unser meistverkauftes Aufzugs-Lichtgitter. Es ist dank einer Vielzahl von verfügbaren Profilen für jede Installation geeignet. Außergewöhnliche Qualität, Zuverlässigkeit und Langlebigkeit machen es perfekt für Anwendungen mit hohem Risiko und hohem Verkehrsaufkommen.
194 gekreuzte Strahlen bieten Schutz bis 1,80 m Höhe 2D- und 3D- Lichtgittermodelle verfügbar Erweiterter 3D-Aktionsradius erhöht die Sicherheit Geeignet für zentral und seitlich öffnende Türen Externe Steuerung für schnelle Einrichtung und Konfiguration Geeignet für jede Installation dank zahlreicher Profile und Befestigungssätze Selbstbohrende Schrauben für eine schnelle, einfache Befestigung 2D Lichtbeständigkeit bis über 100.000 Lux
740 040 Standard
Abmessungen: 43mm x 63mm x 2100mm
Kabellänge: 750mm + 4m Verlängerungskabel
Diodenabstand: 45.7mm
Reichweite: 6m
Anzahl Dioden je Leiste: 40
Anzahl der Strahlen je System: 40 mit Pana40 Plus, 194 mit Pana194 Plus Steuergerät
EMV gemäß: Emissionen EN 12015.2004, EMV Immunität EN 12016:2004
IP Rating: IP54 gemäß EN 60529:1991
Vibration: 20-500Hz 1.0g rms 4Std 3 axis BS2011 Pt.2.1 Fd
741 000 Slimline
Abmessungen: 15.5mm x 35mm x 2000mm
Kabellänge: 750mm + 4m Verlängerungskabel
Diodenabstand: 45.7mm
Reichweite: 6m
Anzahl Dioden je Leiste: 40
Anzahl der Strahlen je System: 40 mit Pana40 Plus, 194 mit Pana194 Plus Steuergerät
EMV gemäß: Emissionen EN 12015.2004, EMV Immunität EN 12016:2004
IP Rating: IP54 gemäß EN 60529:1991
Vibration: 20-500Hz 1.0g rms 4Std 3 axis BS2011 Pt.2.1 Fd
743 000 Ultra Slim
Abmessungen: 9mm x 37.3mm x 2008mm
Kabellänge: 750mm + 4m Verlängerungskabel
Diodenabstand: 45.7mm
Reichweite: 6m
Anzahl Dioden je Leiste: 40
Anzahl der Strahlen je System: 40 mit Pana40 Plus, 194 mit Pana194 Plus Steuergerät
EMV gemäß: Emissionen EN 12015.2004, EMV Immunität EN 12016:2004
IP Rating: IP54 gemäß EN 60529:1991
Vibration: 20-500Hz 1.0g rms 4Std 3 axis BS2011 Pt.2.1 Fd
744 010 Türkanten Montage Trapezprofil
Abmessungen: 40mm x 10.7mm x 2100mm
Kabellänge: 1880mm + 4m Verlängerungskabel
Diodenabstand: 45.7mm
Reichweite: 4m
Anzahl Dioden je Leiste: 40
Anzahl der Strahlen je System: 40 mit Pana40 Plus, 194 mit Pana194 Plus Steuergerät
EMV gemäß: Emissionen EN 12015.2004, EMV Immunität EN 12016:2004
IP Rating: IP54 gemäß EN 60529:1991
Vibration: 20-500Hz 1.0g rms 4Std 3 axis BS2011 Pt.2.1 Fd
744 040 Türkanten Montage
Abmessungen: 40mm x 10.7mm x 2100mm
Kabellänge: 1880mm + 4m Verlängerungskabel
Diodenabstand: 45.7mm
Reichweite: 4m
Anzahl Dioden je Leiste: 40
Anzahl der Strahlen je System: 40 mit Pana40 Plus, 194 mit Pana194 Plus Steuergerät
EMV gemäß: Emissionen EN 12015.2004, EMV Immunität EN 12016:2004
IP Rating: IP54 gemäß EN 60529:1991
Vibration: 20-500Hz 1.0g rms 4Std 3 axis BS2011 Pt.2.1 Fd
740 040
Abmessungen: 43.5mm x 62.5mm x 2100mm
Kabellänge: 725mm + Verlängerungskabel 4m
770 Lichgitter mit stabiler Führung: 63mm
2D Abstand zwischen unterstem Strahl und Gehäuseunterkante: 20mm für den Strahl des Lichtgitters
Abstand zwischen oberstem Strahl und Gehäuseunterkante: 1800mm 2D für den Strahl des Lichtgitters
Reichweite – 2D: 6m
Reichweite – 3D: ca. 1/2 Türöffnungsbreite (zb. wenn Türen 1,2m auseinader sind, dann ist die 3D Reichweite ca 60cm), siehe auch Abbildung 1
Diodenzahl pro Leiste: 40
Zahl der Strahlen: Zwischen den Leisten je nach Steuergerät 40 oder 194
741 000
Abmessungen: 15.5mm x 33.5mm x 2000m
Kabellänge: 665mm + Verlängerungskabel 4m
770 Lichgitter mit stabiler Führung: –
2D Abstand zwischen unterstem Strahl und Gehäuseunterkante: 17mm für den Strahl des Lichtgitters
Abstand zwischen oberstem Strahl und Gehäuseunterkante: 1800mm 2D für den Strahl des Lichtgitters
Reichweite – 2D: 6m
Reichweite – 3D: ca. 1/2 Türöffnungsbreite (zb. wenn Türen 1,2m auseinader sind, dann ist die 3D Reichweite ca 60cm), siehe auch Abbildung 1
Diodenzahl pro Leiste: 40
Zahl der Strahlen: Zwischen den Leisten je nach Steuergerät 40 oder 194

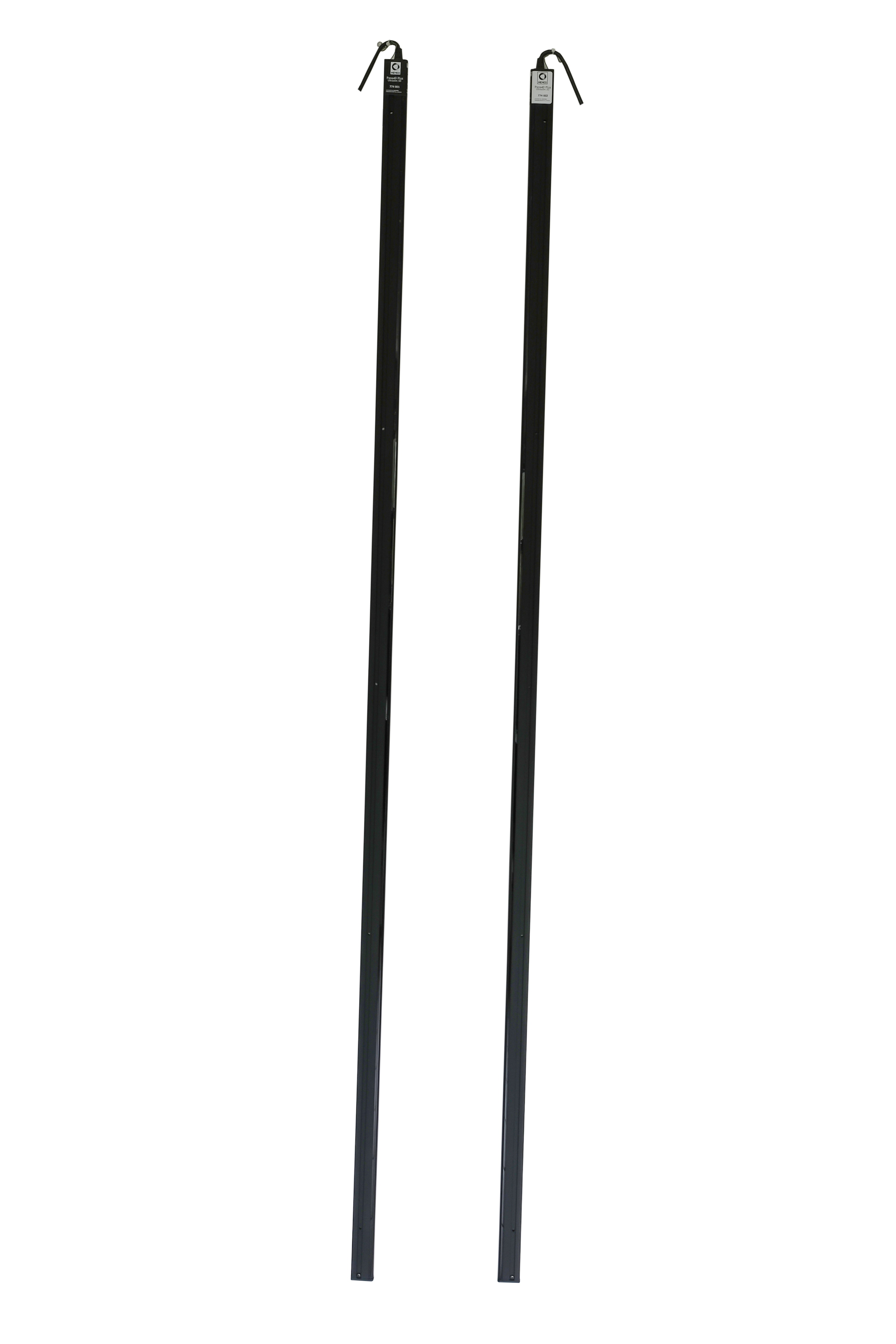

774 000
Abmessungen: 9mm x 37.3mm x 2008mm
Kabellänge: 750mm + Verlängerungskabel 4m 665mm
770 Lichgitter mit stabiler Führung: –
2D Abstand zwischen unterstem Strahl und Gehäuseunterkante: 20mm für den Strahl des Lichtgitters
Abstand zwischen oberstem Strahl und Gehäuseunterkante: 1808mm 2D für den Strahl des Lichtgitters
Reichweite – 2D: 5m
Reichweite – 3D: ca. 1/2 Türöffnungsbreite (zb. wenn Türen 1,2m auseinader sind, dann ist die 3D Reichweite ca 60cm), siehe auch Abbildung 1
Diodenzahl pro Leiste: 40
Zahl der Strahlen: Zwischen den Leisten je nach Steuergerät 40 oder 194
2D 74X
740 040 Standard Lichtgitter Satz 2x Befestigungssets für Standardmontagen
2x Befestigungssets für die Türkantenmontage
741 000 Slimline Lichtgitter Satz 2x Befestigungssets
743 000 Ultraslim Lichtgitter Satz 2x Befestigungssets
744 020 Gemischte Lichtgitter 1x Befestigungssets für Standardmontagen
1x Befestigungssatz für Türkantenmontage
744 010 Türkanten-Lichtgitter 2x Befestigungssets für Türkantenmontage
744 040 Türkanten-Trapez-Lichtgitter Befestigungssatz für Türkantenmontage
3D 77X
770 040 Standard Lichtgitter Satz 3D 1x Befestigungssets für Standardmontagen
1x Befestigungssets für die Türkanten
771 000 Slimline Lichtgitter Satz 3D 2x Befestigungssets
774 000 Ultraslim Lichtgitter Satz 3D 2x Befestigungssets
Artikel Nummer für Ersatzteile und Zubehör
- 007 137 Sichtschutz für RX Slimline Rechts
- 007 138 Sichtschutz für TX Slimline Links
- 015 199 Verlängerungskabel 4m
- 010 252 Pana40+, 774 Leerprofil TX, 1990mm
- 010 495 Pana40+ 743 000 Leerprofil
- 015 199 Pana40+ Verlängerungskabel 1x4m
- 091 280 Pana40+ 743 000 Filter
- 740 040 Pana40+, 740, Universalset
- 741 000 Pana40+, Slimline, 6m Reichweite

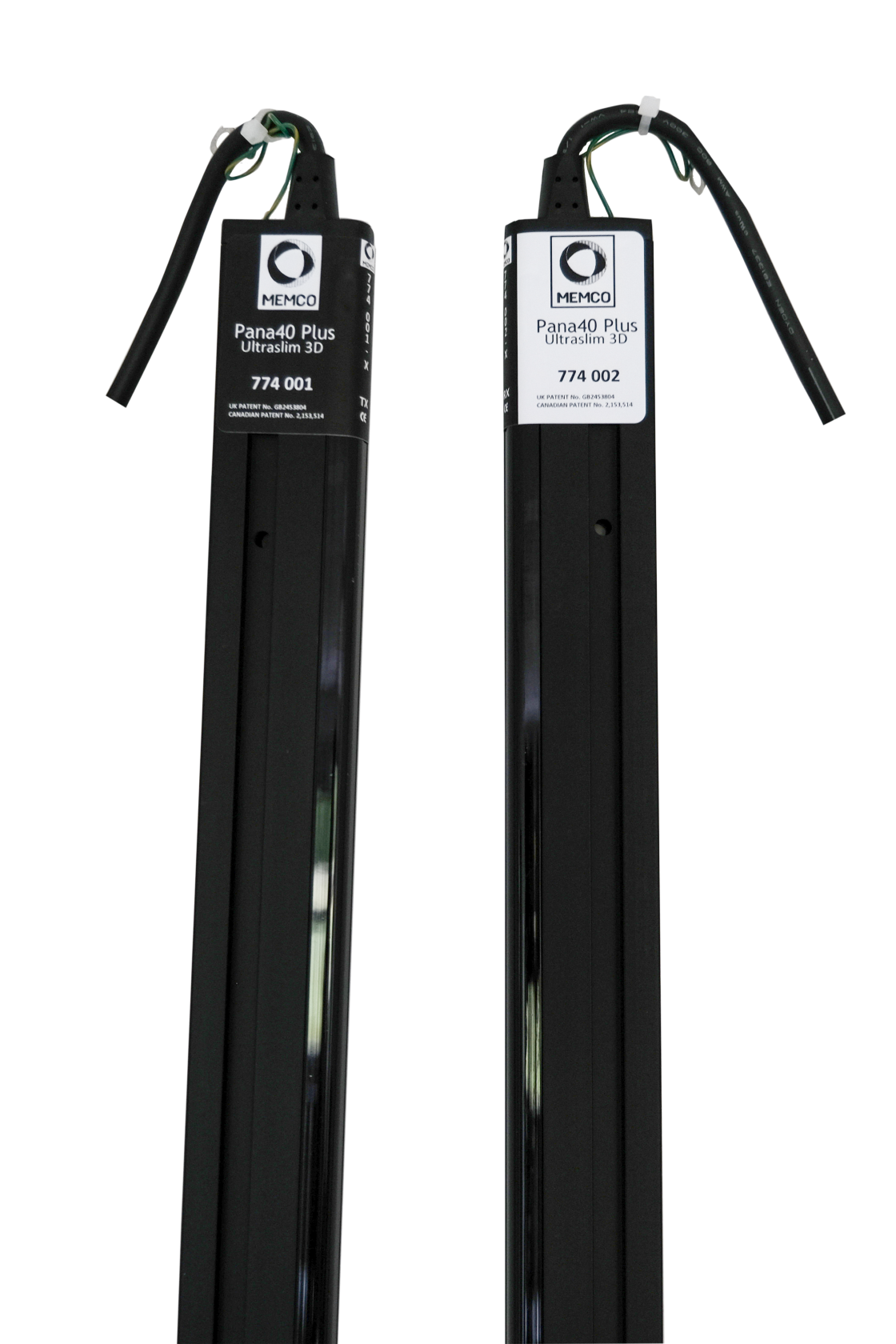

- 743 000 Pana40+, Ultraslim, 6m Reichweite
- 743 780-12 Pana40+, Ultraslim, 12 Dioden
- 743 780-24 Pana40+, Ultraslim, 24 Dioden
- 743 780-28 Pana40+, Ultraslim, 28 Dioden
- 743 780-32 Pana40+, Ultraslim, 32 Dioden
- 743 780-36 Pana40+, Ultraslim, 36 Dioden
- 743 803 Pana40+ Befestigungsclips (5 Clips für Ultraslim)
- 744 010 Pana40+, SlamPost, 2,1m
- 744 020 Pana40+, Set, RX=SlamPost, TX=Standard
- 744 040 Pana40+, SlamPost, 2m
- 770 040 Pana40+, 770, 3D, Universal-Set
- 771 000 Pana40+, 3D, Slimline
- 774 000 Pana40+, 3D, Ultraslim
- 840 090-S12 Pana40+, Spezial Steuergerät, 12 Dioden, 720mm
- 840 090-S24D Pana40+, Spezial Steuergerät, 24 Dioden, 905mm
- 840 090-S28D Pana40+, Spezial Steuergerät, 28 Dioden, 1270mm
- 840 090-S32 Pana40+, Spezial Steuergerät, 32 Dioden, 1450mm
- 840 090-S36 Pana40+, Spezial Steuergerät, 36 Dioden, 1635mm
- 841 000 Pana40+, Steuergerät 230/115V, 40 Strahlen, 2D
- 841 009 Pana194, Steuergerät 230/115V, 194 Strahlen, 3D
- 841 012 Pana194, Steuergerät 230/115V, 194 Strahlen, 2D
- 841 080-S32D Pana40+, Spezial Steuergerät, 32 Dioden
- 841 080-S36D Pana40+, Spezial Steuergerät, 36 Dioden
- 841 090-S36 Pana40+, Spezial Steuergerät, 36 Dioden
- 843 030 Pana194, Steuergerät 240V, 194 Strahlen, Twin-Relay, 3D, EN81-20
- 843 031 Pana194, Steuergerät 240V, 194 Strahlen, Twin-Relay, 2D, EN81-20
Technische Zeichnungen

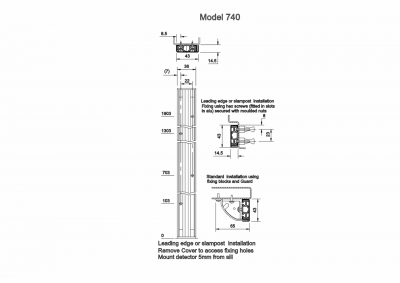

Pana 40+ 740

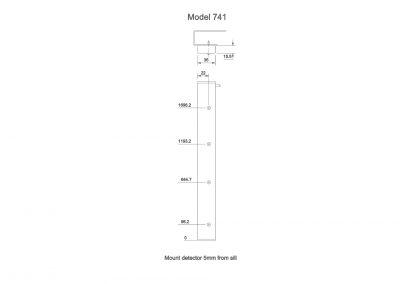

Pana 40+ 741

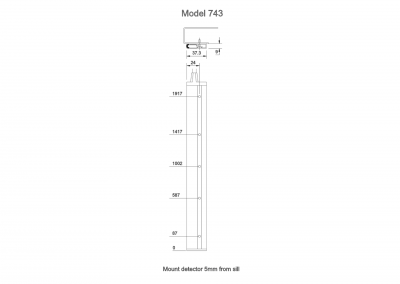

Pana 40+ 743

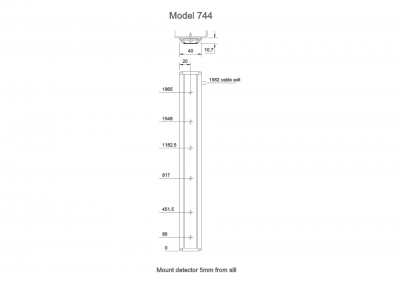

Pana 40+ 744

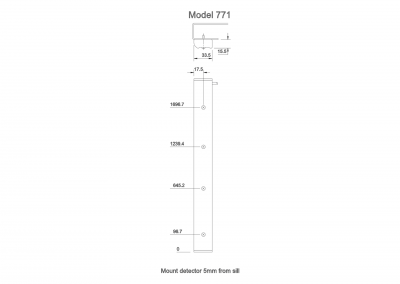

Pana 40+ 771

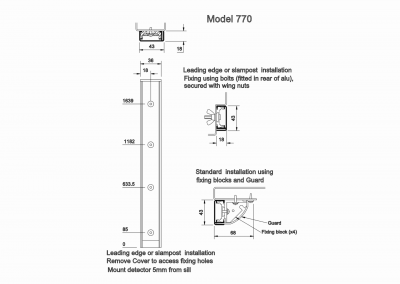

Pana 40+ 770
Dateien und Ressourcen
Pana40 Plus2D / 3D Einbauanleitung
Einbauanleitungen
Pana40Plus Datenblatt
Datenblätter
Pana40Controller-Installation-Guide-V01
Einbauanleitungen
Aufzug-Lichtvorhänge – Produktliste
Sonstiges
