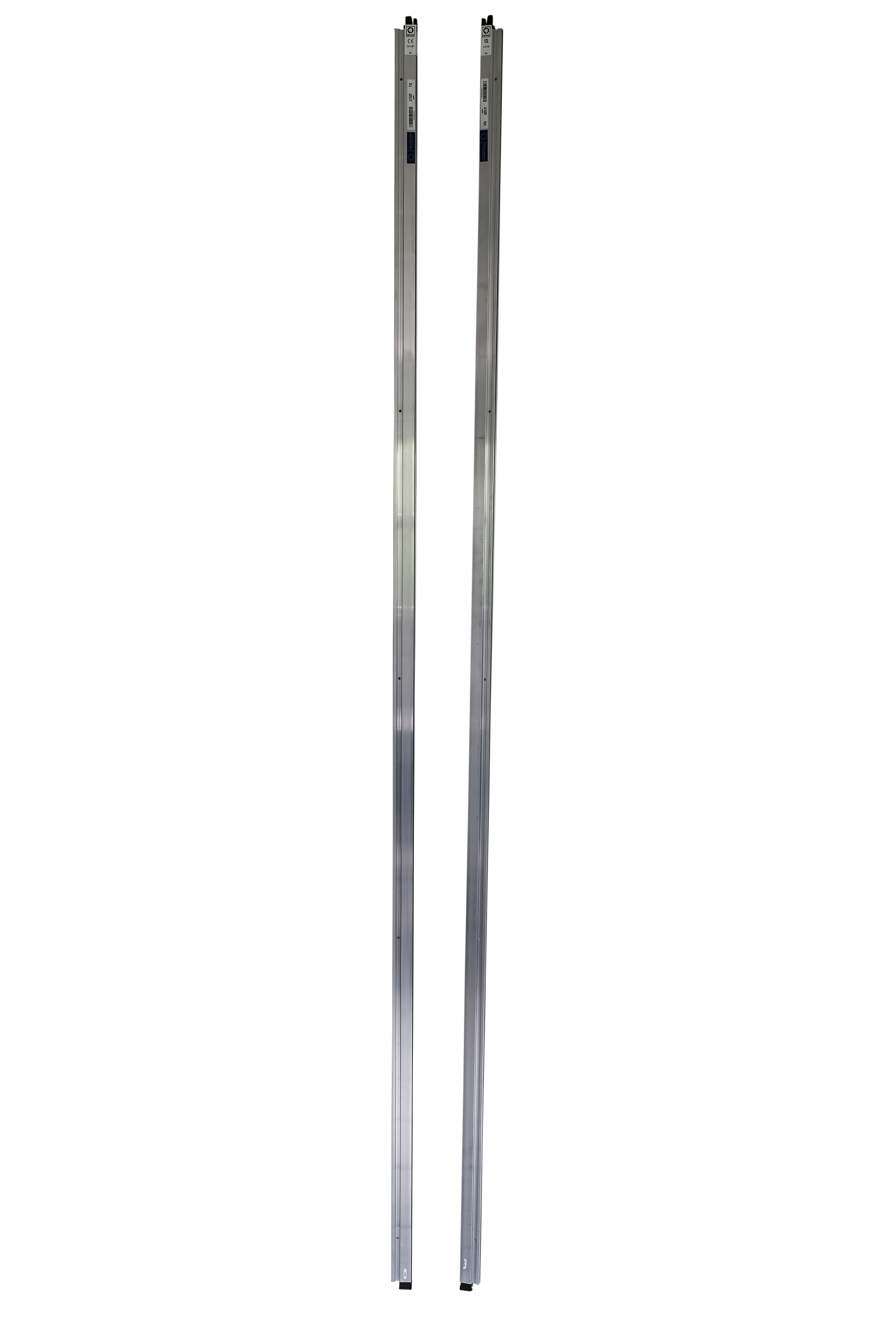

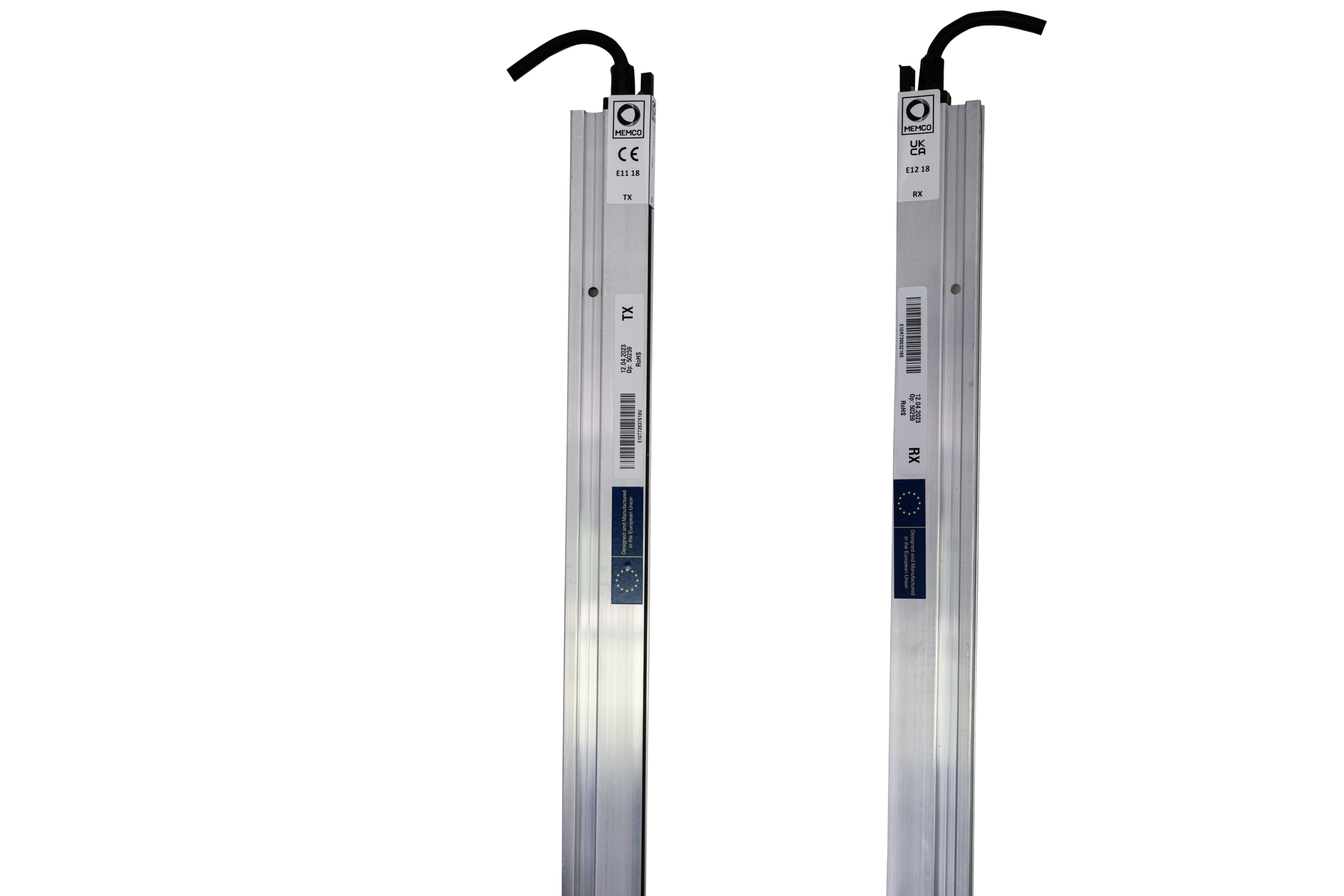

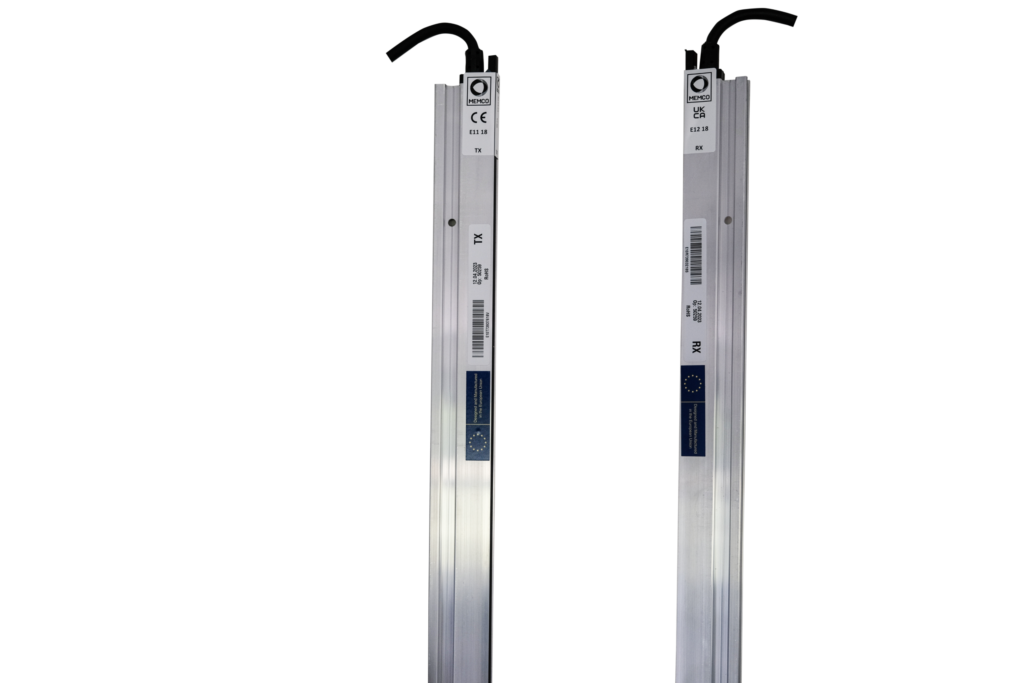

Aufzugs-Lichtgitter E-Series
KONFORM MIT
Übersicht
Die E-Serien Aufzugs-Lichtgitter sind unsere Einstiegsklasse von Lichtgitter für Aufzugstüren. Sie erfüllen alle grundlegenden Vorschriften und lassen sich schnell und einfach in die Vorderkante der Türen bestehender oder neuer Aufzüge integrieren, um Unfälle mit Fahrgästen und Türschäden zu vermeiden
- 174 gekreuzte Strahlen Entwickelt für neue und bestehende Anlagen Geeignet für dynamische oder statische Befestigung
- Reduzierte Einbauzeit: Keine Einstellungen erforderlich, Keine Kommunikationskabel, Keine Konfiguration erforderlich
- Erweiterter Bereich der Versorgungsspannung von 11-42V für alle Anwendungen
- Robuste Elektronik Timeout-Software
- Diagnostischer Ausgang
010 570: E-Serie, Leerprofil 10mm
010 760: Panachrome+, Leerprofil 10mm
091 281: E-Serie, Filter für 10mm Profil
280 000: Power- und Relaisbox 110/240VAC
281 000: Power- und Relaisbox 15-30VDC
E10 18-DX: E-Serie, 10mm, 18 Dioden, 5m Kabel, 4m Reichw., nicht EN81-20 konf.
E10 20-1N: E-Serie, 10mm, 20 Dioden, 2,7m Kabel
E10 20-2B: E-Serie, 10mm, 20 Dioden, 4m Kabel
E10 36-1B: E-Serie, 10mm, 36 Dioden, 4m Kabel, Timeout, Diag-Ausgang
E10 36-1N: E-Serie, 10mm, 36 Dioden, 2,7m Kabel, Timeout, Diag-Ausgang
E10 36-1NW: E-Serie, 10mm, 36 Dioden, 2,7m Kabel, Komm.-draht, Timeout, Diag-Ausgang
E10 36-1NX: E-Serie, 10mm, 36 Dioden, 2,7m Kabel, 4m Reichw.
E10 36-1S: E-Serie, 10mm, 36 Dioden, 0,4m Kabel, Timeout, Diag-Ausgang, Stecker
E10 36-2B: E-Serie, 10mm, 36 Dioden, 4m Kabel
E10 36-2BW: E-Serie, 10mm, 36 Dioden, 4m Kabel, Timeout, 4m Reichw.
E10 36-2N: E-Serie, 10mm, 36 Dioden, 2,7m Kabel
E10 36-2NX: E-Serie, 10mm, 36 Dioden, 2,7m Kabel, Timeout, Diag-Ausgang, 4m Reichw.
E10 36-2S: E-Serie, 10mm, 36 Dioden, 0,4m Kabel, Stecker
E10 36-3B: E-Serie, 10mm, 36 Dioden, 4m Kabel, Timeout
E10 36-3N: E-Serie, 10mm, 36 Dioden, 2,7m Kabel, Timeout
E10 36-3S: E-Serie, 10mm, 36 Dioden, 0,4m Kabel, Timeout, Stecker
E10 40: E-Serie, 10mm, 40 Dioden, 2,7m Kabel
E10 40-1N: E-Serie, 10mm, 40 Dioden, 2,7m Kabel, Timeout, Diag-Ausgang
E10 803: E-Serie Befestigungsclips (3 Clips für E10)
E10 805: Kleiner Befestigungssatz, 1,4m, Alu-Winkel mit Zubehör
E10 812: Großer Befestigungssatz, 2,6m, Stahlwinkel mit Zubehör
E10 816: E-Serie, E10 Pin, zentral, 6 mm
E10 820: E-Serie, E10 Pin-Set, zentral ,6mm (2 Stück)
E10 884: E-Serie, Verlängerungskabel Set 4m
E10 887: E-Serie, Verlängerungskabel Set 7m
E10 890: E-Serie, Verlängerungskabel Set 10m
E10 894: E-Serie, Verlängerungskabel Set 4m (mit Diagnoseausgang)
E32 36-1BW: E-Serie, 32mm, 36 Dioden, 4m Kabel, Timeout, Diag-Ausgang, Komm.-draht
E32 36-1S: E-Serie, 32mm, 36 Dioden, 0,4m Kabel , Timeout, Diag-Ausgang, Stecker
Technische Zeichnungen

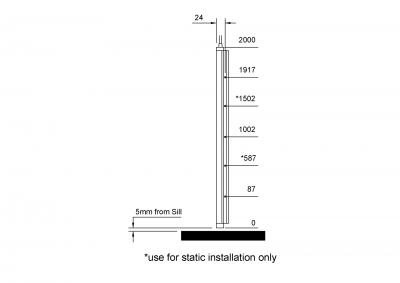

E10 Fixing Holes
Dateien und Ressourcen
E10 Installation Guide (Multilanguage)
Einbauanleitungen
E-Series EN81-20 Datenblatt
Datenblätter
Aufzug-Lichtvorhänge – Produktliste
Sonstiges
